水泵擴散過濾器結構改進水泵吸入導向組合而節省的材料目錄：
1、縮短入口處管道
2、減輕泵的負重
3、過濾器
4、兩片法蘭
5、密封件和螺絲螺帽
6、管道支架
7、減少人工費
8、縮短工程時間
9、減少安裝空間
比傳統的安裝方式節省很多空間和管道材料。閥體內外均為粉體環氧樹脂涂裝，可避免生銹而影響水質。壓力表凸臺接口，即由壓差大小可判定是否過多垃圾堆于濾網外部。導流過濾器安裝在泵的入口處，起到導流作用，能夠?yàn)楸锰峁┢胶獾乃?，保護泵的葉片，具有穩定 水流，提高水泵效率，延長水泵壽命的功能。導流過濾器采用過濾面積大的不銹鋼過濾網，減小了壓力損失與阻力，導流過濾器適用于各種安裝條 件，也可水平或垂直安裝，縮小了安裝空間，并減少了施工費用，具有取代90度彎頭、變徑管、其它過濾 器及整流管的功能。 導流擴散過濾器是一種新型的過濾器，安裝在水泵的入口，除了具有過濾雜質的功能以外，還具有穩定水流，防止氣穴，提高水泵效率，延長水泵壽命的功能。

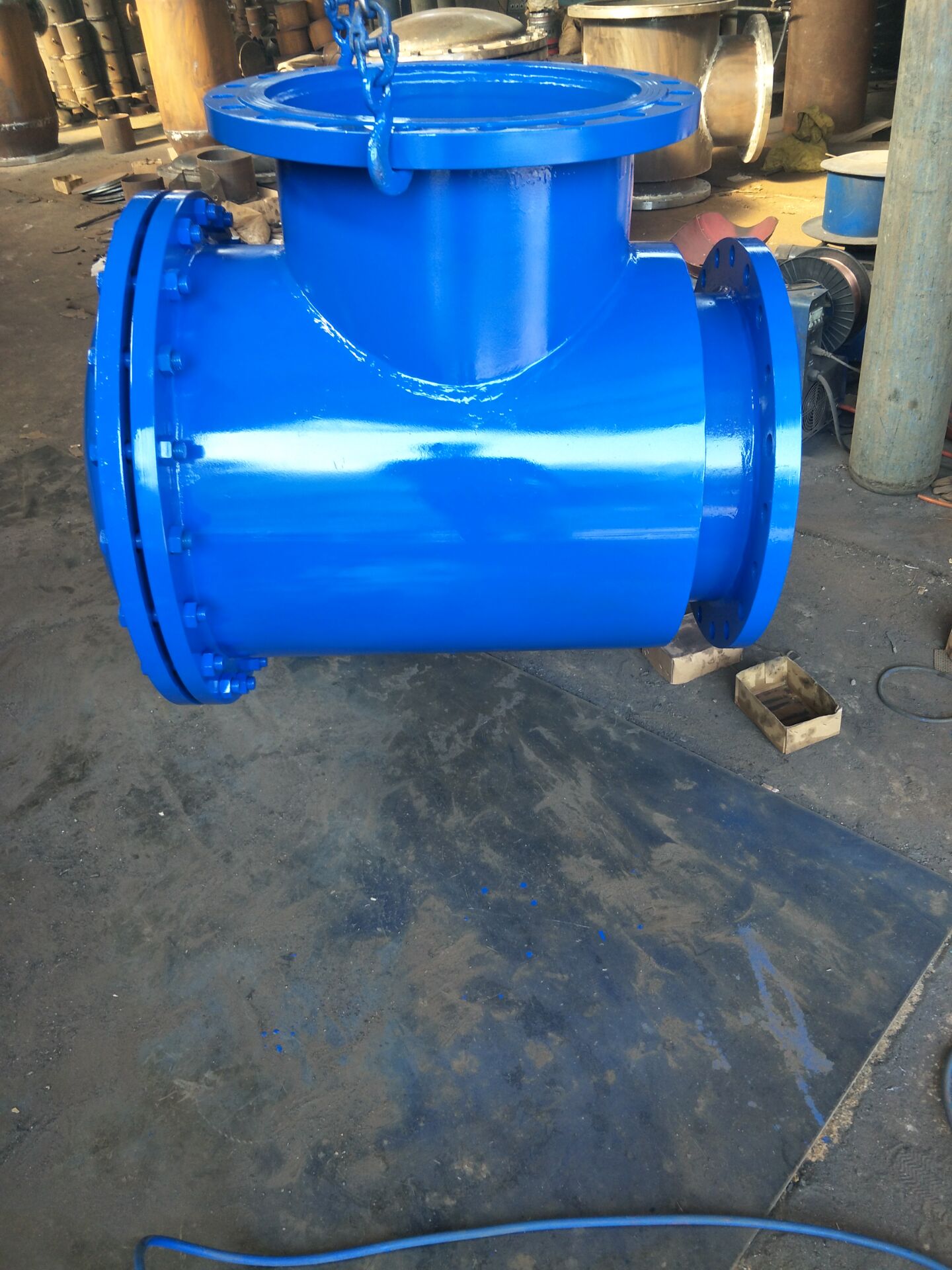

水泵擴散過濾器結構改進結構特點：
1、過濾器：安裝大的開口面積的2重過濾網，使壓力損失達到小，提高泵的效率，并且清洗管道后，可方便去除過濾網。
2、流體平衡：把通過過濾網的脈動狀態的流體，通過葉片使其穩定，壓力損失小，使泵的效率達到大。
3、吸附管道內的鐵粉：內部可選裝磁鐵，可過濾鐵粉及焊渣，繼而保護閥門及管道。通過堵上的磁鐵吸附管道內及進入泵的鐵素體鐵成份，進而保護泵及管道上的各種機器，并且可方便清洗。
4、過濾器清洗方便：為了方便清洗過濾網，采用鉸鏈結構，可方便拆裝過濾網。
擴散過濾器是一種安裝在水栗入口處的過濾器，在結構上通常是由殼體、過濾網組成，殼體上開有進口和出口，進口和出口呈垂直狀態，起到過濾作用，目前，市面上常見的擴散過濾器的缺陷在于由進口端進入的水流流速過大，長期使用中易造成過濾網的損壞，造成過濾效果降低，又需要重新跟換過濾網，增加了成本，并且由于水流進入殼體受到反沖作用，從出口流出時流速不規則，容易出現震動現象，易造成過濾器的損壞，使用效果差。,

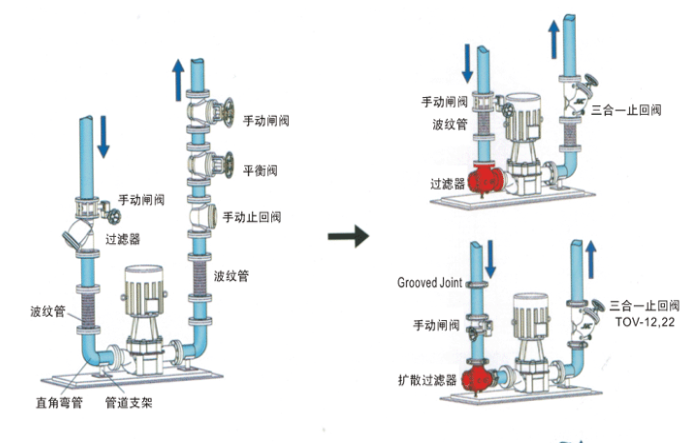

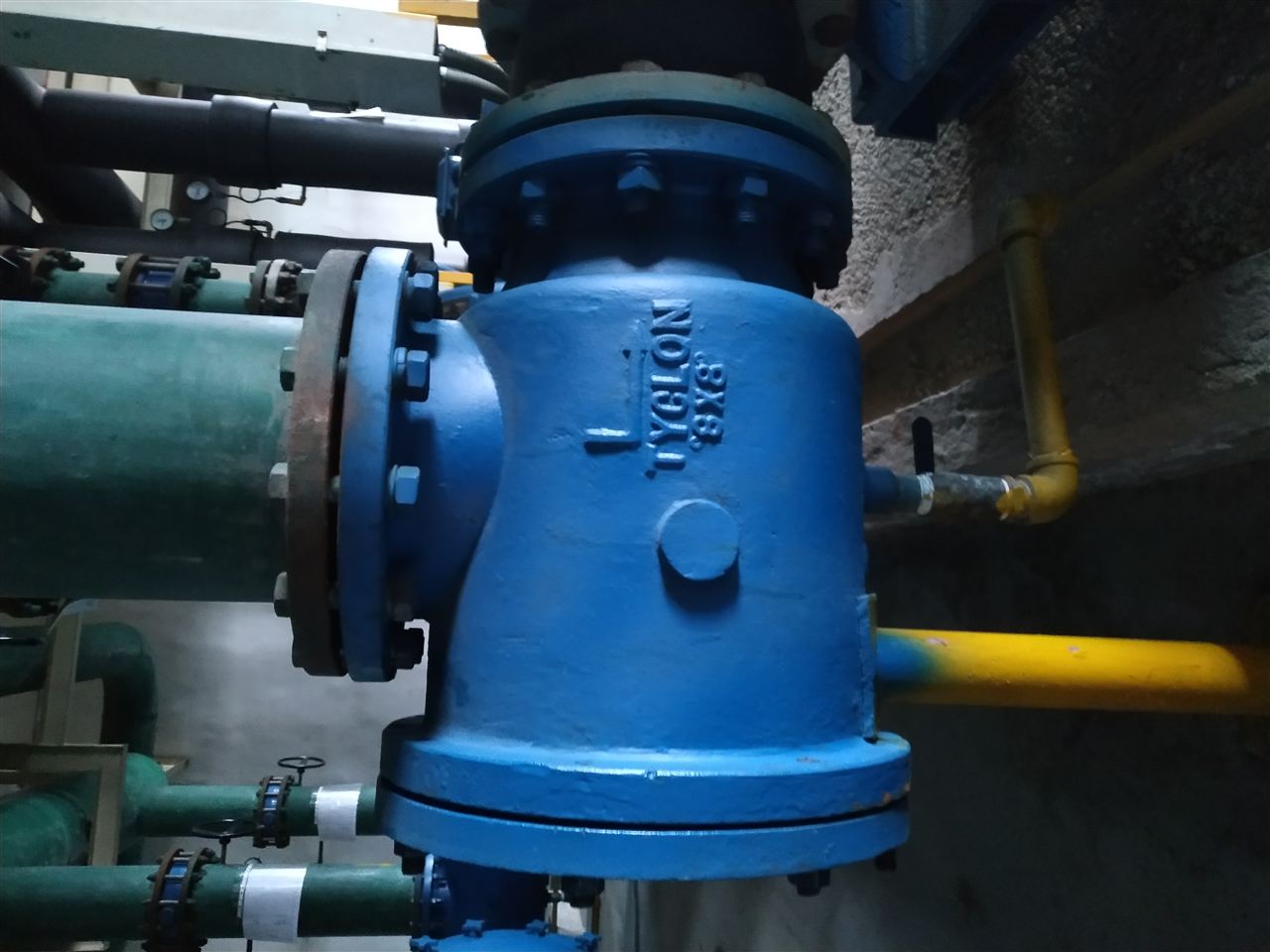

,水泵擴散過濾器結構改進一、擴散過濾器安裝管道示意圖對比：縮短入口管道，減輕泵的負重，采用法蘭連接，減少人工費用，縮短工程時間，減少安裝空間。
二、擴散過濾器介質流速分布示意圖比較：在A、B點急劇變化的流路管道上，產生不規則的流速被泵吸入，產生可變的重負荷，出現震動和氣穴與巨大的噪音并影響泵的使用壽命。安裝擴散過濾器可降低管道內的流速，而并不影響管道的流量，通過內部的導流板均勻的分布流速，保證泵的長期穩定運行。,
,水泵擴散過濾器結構改進上海申弘閥門有限公司主營閥門有：截止閥,電動截止閥擴散過濾器濾網，濾罩和整流板可拆換，易于清洗。 擴散過濾器內外均為粉體環氧樹脂涂裝，可避免生銹而影響水質。 各式標準管徑及支撐凸臺設計。 壓力表凸臺接口，籍由壓差大小可判定是否過多垃圾堆于濾網外部。
1、面積大的沖孔過濾網，故內部壓降小。
2、閥門內部采用特殊導向板，產生穩流，從而保護泵葉（防止產生氣鎖現象）。
3、閥體上可安裝壓力表，不用另裝。
4、根據需要可配置雙過濾器，可交替使用。
5、根據現場要求，可用支架來方便調節擴散過濾器的高度。
6、根據需求內部可安裝磁鐵來過濾鐵粉，從而保護泵。
7、閥體上設有排泄塞，不需格外安裝排污管道。
8、比傳統的安裝方式節省很多空間和管道材料。
9、本體內外均為粉體環氧樹脂涂裝，可避免生銹而影響水質。
10、壓力表凸臺接口，即由壓差大小可判定是否過多垃圾堆于濾網外部。,
,水泵擴散過濾器結構改進,角型整流過濾器、吸入口過濾器是一種新型泵入口過濾器，是一種集管道除污、過濾、彎頭與變徑一體的綜合性過濾器。擴散過濾器自身可擴散流向，降低管道內的流速，在流動過程中又可適當?shù)慕档土魉伲部赏ㄟ^內部導向板使流體分散并均勻的分布流速，與本文相關的論文：自力式煤氣調壓閥組
