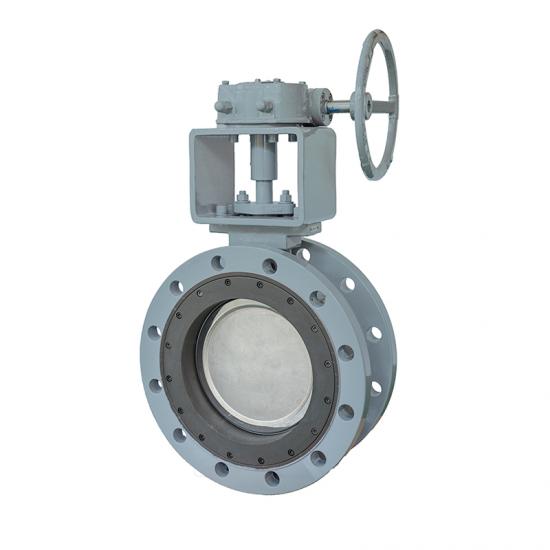

雙法蘭式高性能雙偏心蝶閥
一、法蘭雙偏心高性能蝶閥概述法蘭雙偏心高性能蝶閥閥板與密封圈采用偏心結構,具有結構緊湊、體積小、質量輕、密封可靠、使用壽命長等特點,兼?zhèn)湔{節和切斷兩種功能。廣泛應用與治金、化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣等介質進行切斷或壓力、流量控制。本系列產品分為PTFE類閥座密封和PTFE+金屬密封圈閥座密封結構,密封泄露等
福建捷斯特閥門制造有限公司
客戶熱線:15980885325(微信同號)
客戶熱線:18900227858(微信同號)
一、法蘭雙偏心高性能蝶閥概述法蘭雙偏心高性能蝶閥閥板與密封圈采用偏心結構,具有結構緊湊、體積小、質量輕、密封可靠、使用壽命長等特點,兼?zhèn)湔{節和切斷兩種功能。廣泛應用與治金、化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣等介質進行切斷或壓力、流量控制。本系列產品分為PTFE類閥座密封和PTFE+金屬密封圈閥座密封結構,密封泄露等
一、法蘭雙偏心高性能蝶閥概述
法蘭雙偏心高性能蝶閥閥板與密封圈采用偏心結構,具有結構緊湊、體積小、質量輕、密封可靠、使用壽命長等特點,兼?zhèn)湔{節和切斷兩種功能。廣泛應用與治金、化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣等介質進行切斷或壓力、流量控制。本系列產品分為PTFE類閥座密封和PTFE+金屬密封圈閥座密封結構,密封泄露等級零泄漏;流量特性為近似等百分比。

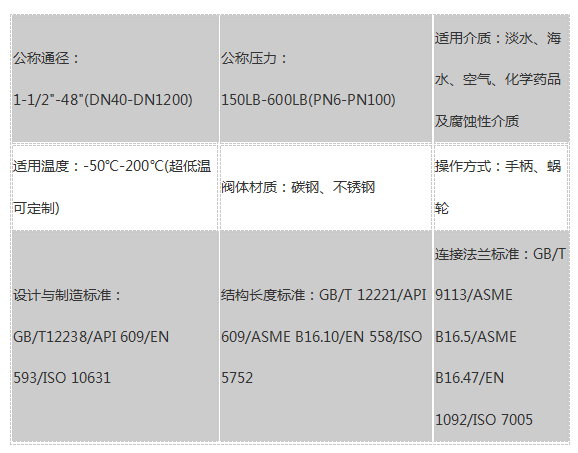

二、法蘭雙偏心高性能蝶閥參數表
三、法蘭雙偏心高性能蝶閥的特點
1、高性能調節切斷型。即能作調節閥,又能作切斷閥使用。
2、優秀的氣體和液體隔斷功能和流量調節特性。
3、閥座處啟閉摩擦小、無卡滯,使用壽命長。
4、易于更換和調節密封性能的密封環。
5、低操作力矩和可靠的力矩關斷。
6、可根據客戶需求,設計成防火結構。
四、結構特點

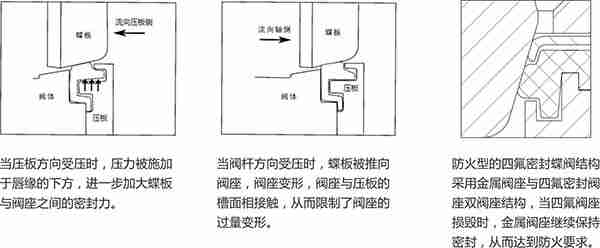

1、由于采用雙偏心結構,閥門在開啟過程中,蝶板逐漸脫離閥座,減少了密封面之間的摩擦,從而延長了使用壽命。閥座采用唇形結構設計, 材質用PTFE, RPTFE或超高分子量的聚乙烯,不管流體的方向如何,閥座變形后總能恢復到原先的位置,保證密封。
2、防靜電:由于閥座采用聚四氟乙烯等非金屬材料,致使蝶板與閥座在啟閉過程中會產生靜電,靜電積累會產生安全隱患,在結構上采用限位套結構將蝶板上的靜電通過限位套傳遞到閥體上,同時在閥體上設置防靜電螺栓與地面接觸,從而達到消除靜電積累的目的。

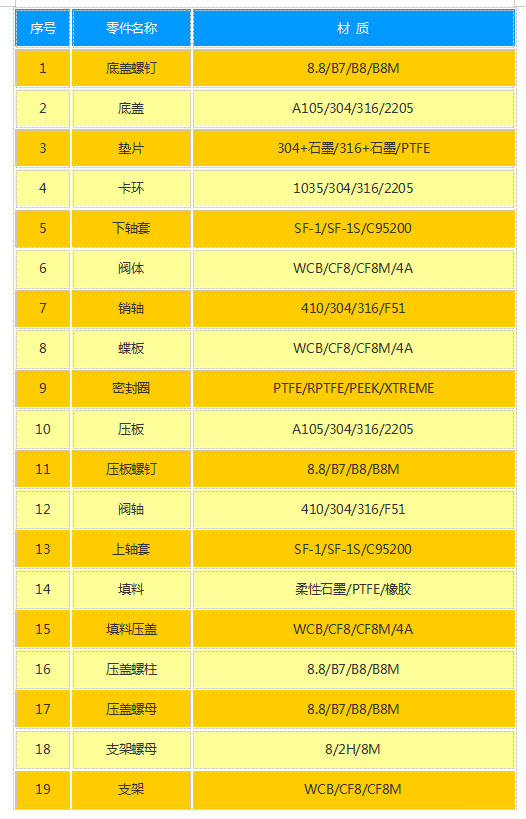

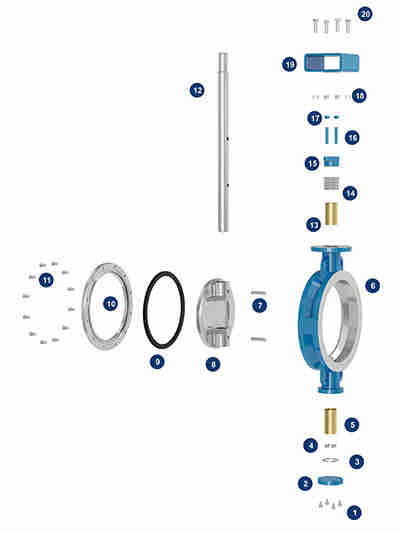

五、零件材質
